在現代化工廠的自動控製中，調節閥非常重要。通過接受控製單元輸出的控製信號，從而去改變介質流量、壓力、溫度、液位等工藝參數，可以這麽說：調節閥是工藝環路中後一道閘！因此，如何正確的選用調節閥，以達到好的控製效果?就成了一個關鍵的問題。

①調節閥固有流量特性「選擇原則」

調節閥的選擇應按調節係統特性、幹擾源和S（閥阻比）值三方麵綜合考慮。

1一般選擇原則

1.閥上壓差變化小，給定值變化小，工藝過程的主要變量的變化小，以及S＞0.75的控製對象，宜選用直線流量特性。

2.慢速的生產過程，當S＞0.4時，宜選用直線流量特性。

3.要求大的可調範圍，管道係統壓力損失大，開度變化及閥上壓差變化相對較大的場合，宜選用等百分比流量特性。

4.快速的生產過程，當對係統動態過程不太了解時，宜選用等百分比流量特性。

5.根據以往經驗也可按下表選擇流量特性。

注：ΔPn ——表示正常流量下的閥兩端壓差。

      ΔPQun1——表示閥關閉的閥兩端的壓差。

6.快開特性：適用於兩位動作的場合或當需要迅速獲得調節閥的大流通能力的場合。當調節器必須設定在寬比例帶時，其調節閥也可選用快開特性。

2閥型式選擇

1.根據工藝變量（溫度、壓力、壓降和流速等）、流體特性（粘度、腐蝕性、毒性、含懸浮物或纖維等）以及調節係統的要求（可調比、泄漏量和噪音等）、調節閥管道連結形式來綜合選擇調節閥型式。

2.一般情況下優先選用體積小，通過能力大，技術先進的直通單、雙座調節閥和普通套筒閥。也可以選用低S值節能閥和精小型調節閥。

3.根據不同場合，可選用下列型式調節閥。

1）直通單座閥

一般適用於工藝要求泄漏量小、流量小、閥前後壓差較小的場合。但口徑小於20mm的閥也廣泛用於較大差壓的場合；

不適用於高粘度或含懸浮顆粒流體的場合。

2）直通雙座閥

一般適用於對泄漏量要求不嚴、流量大和閥前後壓差較大的場合；

但不適用於高粘度或含懸浮顆粒流體的場合。

3）套筒閥

一般適用於流體潔淨，不含固體顆粒的場合。

閥前後壓差大和液體可能出現閃蒸或空化的場合。

4）球型閥

適用於高粘度、含纖維、顆粒狀和汙穢流體的場合。

調節係統要求可調範圍很寬（R可達200∶1；300∶1）的場合。

閥座密封墊采用軟質材料時，適用於要求嚴密封的場合。

“O”型球閥一般適用兩位式切斷的場合。

“V”型球閥一般適用於連續調節係統，其流量特性近似於等百分比。

5）角型閥

一般適用於下列場合：

高粘度或懸浮物的流體（必要時，可接衝洗液管）；

氣-液混相或易閃蒸的流體；

管道要求直角配管的場合。

6）高壓角型閥

除適用5）中各種場合外，還適用於高靜壓、大壓差的場合。但一定要合理選擇閥內件的材質和結構形式以延長使用壽命。

7）閥體分離型調節閥

一般適用於高粘度、含顆粒、結晶以及纖維流體的場合；

用於強酸、強堿或強腐蝕流體的場合時，閥體應選用耐腐蝕襯裏，閥蓋、閥芯和閥座應采用耐腐蝕壓墊或相應的耐腐蝕材料。其流量特性比隔膜閥好。

8）偏心旋轉閥

適用於流通能力較大，可調比寬（R可達50∶1或100∶1）和大壓差，嚴密封的場合。

9）蝶型閥

適用於大口徑、大流量和低壓差的場合；

一般適用於濃濁液及含懸浮顆粒的流體場合；

用於要求嚴密封的場合，應采用橡膠或聚四氟乙烯軟密封結構；對腐蝕性流體，需要使用相應的耐蝕襯裏。

10）三通閥

適用於流體溫度為300℃以下的分流和合流場合，用於簡單配比調節。兩流體的溫差應不大於150℃。

11）隔膜閥

適用於強腐蝕、高粘度或含有懸浮顆粒以及纖維的流體，同時對流量特性要求不嚴的場合。由於受隔膜襯裏的限製，隻能用於壓力低於或等於1MPa，工作溫度小於150℃的場合。

12）波紋管密封閥

適用於真空係統和流體為劇毒、易揮發及稀有貴重流體的場合。

13）低溫調節閥

適用於低溫工況以及深度冷凍的場合。

介質溫度在－100～40℃時，可選帶散熱片（此處為吸熱）加柔性石墨填料閥。

介質溫度在－200～－100℃時，宜選用長頸型低溫閥。

14）低S值節能調節閥

適合於工藝負荷變化大或當S值小於0.3的場合。

15）低噪音閥

適用於液體產生閃蒸、空化和氣體在閥縮流麵處流速大於音速且預估噪音超過95dB（A）的場合。

16）快速切斷閥

適用於兩位式調節係統和工藝過程發生故障時，需要閥緊急打開或關閉的場合。

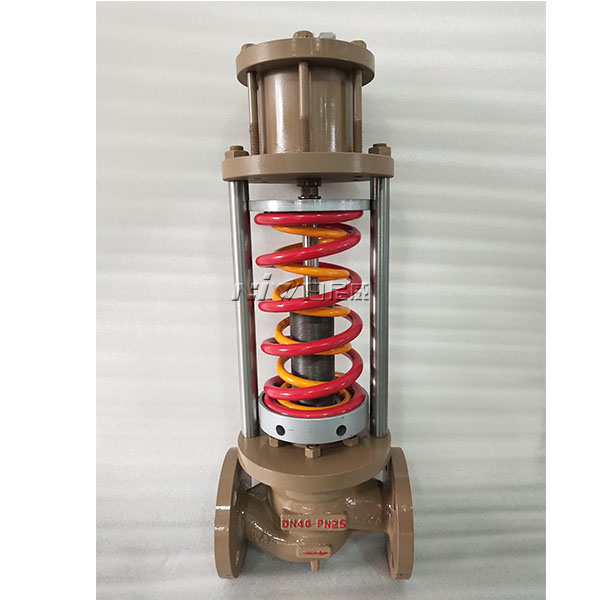

17）自力式調節閥

適用於流量變化小，調節精度要求不高或儀表氣源供應困難的場合。

特殊工藝生產過程，應根據使用經驗選擇專用調節閥。

②

調節閥材料

「選擇」

▼

1一般選擇原則

1.閥體耐壓等級、使用溫度範圍和耐腐蝕性能和材質都不應低於工藝連接管道材質的要求。並應優先選用製造廠定型產品。一般情況選用鑄鋼或鍛鋼閥體。

2.水蒸汽或含水較多的濕氣體和易燃的流體，不宜選用鑄鐵閥體。

3.環境溫度低於－20℃的場合不應選用鑄鐵閥體。

4.閥內件應能耐腐蝕、耐流體衝蝕以及耐流體經節流產生空化、閃蒸時閥內件的氣蝕損壞。

2閥內件材料選擇

1.非腐蝕性流體一般選用1Crl8Ni9、1Crl8Ni9Ti或其它不鏽鋼。

2.腐蝕性流體應根據流體的種類、濃度、溫度和壓力的不同，以及流體含氧化劑、流速的不同選擇合適的耐腐蝕材料。常用耐腐蝕材料有1Crl8Ni9Ti、0Crl8Nil2M02Ti、20＃合金、哈氏合金及鈦鋼。

3.對於流速大、衝刷嚴重的工況應選用耐磨材料。如經過熱處理的9Crl8及17-7PH和具有緊固氧化層、韌質及疲勞強度大的鉻鉬鋼、G6X等材料。

4.嚴重磨損場合的材料選擇

出現閃蒸、空化和含有顆粒的流體場合，閥芯、閥座表麵進行硬化處理。

當流體的溫度過高及壓差過大時，其閥芯、閥座應進行表麵硬化處理。如表麵堆焊司太萊合金。

③

調節閥泄漏量及流量的

「選擇」

▼

根據工藝對泄漏量的要求選擇不同等級泄漏量的閥型。

一般直通單座閥泄漏量應小於或等於額定C值的0.01％，雙座閥的泄漏量應小於或等於額定C值的0.1％。

流向的選擇：

1.球閥、普通蝶閥對流向沒有要求，可選任意流向。

2.三通閥、文丘裏角閥、雙密封帶平衡孔的套筒閥已規定了某一流向，一般不能改變。

3.單座閥、角形閥、高壓閥、無平衡孔的單密封套筒閥、小流量調節閥等應根據不同的工作條件，來選擇調節閥的流向。

▼

1）對於DN≤20的高壓閥，由於靜壓高，壓差大，氣蝕衝刷嚴重，應選用流閉型；當DN＞20時，應選穩定性好為條件來決定流向。

2）角型閥對於高粘度、含固體顆粒介質要求“自潔”性能好時，應選用流閉型。

3）單座閥、小流量調節閥一般選用流開型，當衝刷嚴重時，可選用流閉型。

4）單密封套筒閥一般選用流開型；有“自潔”要求時，可選用流閉型。

5）兩位式調節閥（單座閥、角形閥、套筒閥、快開流量特性），應選用流閉型；當出現水擊、喘振時，應改選用流開型。

6）當選用流閉型且ds＜d時（ds——閥杆直徑；d——閥座直徑），閥的穩定性差時，應注意以下幾點：

小工作開度大於20％～30％以上；

選用剛度大的彈簧；

選用等百分比的流量特性。

④

調節閥附件的選擇

「選擇」

▼

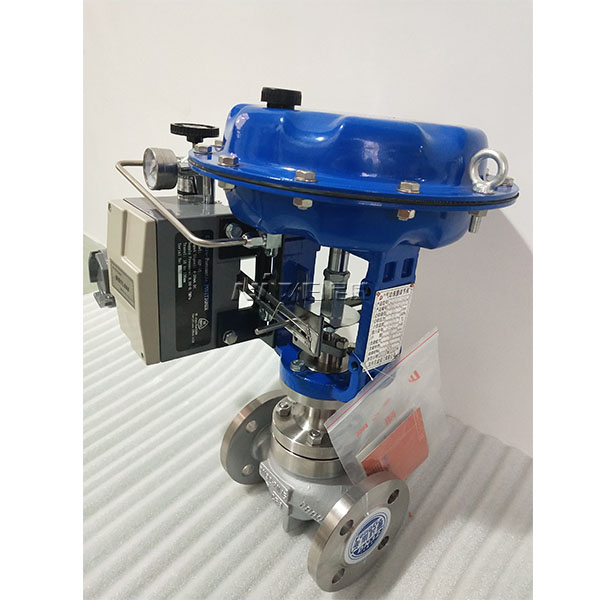

1閥門定位器適用場合

1.用於克服摩擦力或需要提高調節閥動作速度的場合。

2.分程控製和調節閥需要改變氣開、氣關形式的場合。

3.需要改變調節流量特性的場合。

4.調節器比例帶很寬，但又要求閥對小信號有響應的場合。

5.無彈簧執行機構或活塞執行機構要實現比例動作的場合。

6.用標準信號、操作非標準彈簧的執行機構（20～100kPa以外的彈簧範圍）的場合。

2氣動繼動器適用場合

1.快速過程需要提高調節閥響應速度的場合，調節閥與調節器之間距離大於100m的場合。

2.需要提高氣動調節器輸出信號的場合。

3三電磁閥

1.適用於遙控、程序控製、聯鎖係統、實現氣路自動關閉，使調節閥開或關的場合。

直通型電磁閥用於雙位調節和遠程控製，根據程序控製的邏輯關係可選擇“常閉式”或“常開式”電磁閥。

二位三通電磁閥：一般用於控製單作用氣缸執行機構、氣動薄膜執行機構、氣動調節閥及其它控製係統進行氣路的自動切換控製或聯鎖程序控製。

二位四（五）通電磁閥：一般適用於控製雙作用氣缸和帶有活塞式執行機構的調節閥，以及使用切斷球閥的自控係統中實現自動切換和程序控製。

2.當要求大容量來縮短動作時間，把電磁閥作為先導閥與大容量氣動繼動器組合使用。

3.在爆炸危險場所中，應選用防爆型電磁閥、本安型電磁閥或選用開關型電氣轉換器。

4四保位閥適用於當氣源壓力低於給定值時，要求調節閥保持在某一位置上的場合。

5五電氣轉換器

1.控製係統采用電動儀表和氣動調節閥組成的場合。

2.將電信號轉變為氣信號。

3.快速調節係統，宜選用電氣轉換器。

6六閥位傳送器

1.重要場合，宜選用閥位傳送器。

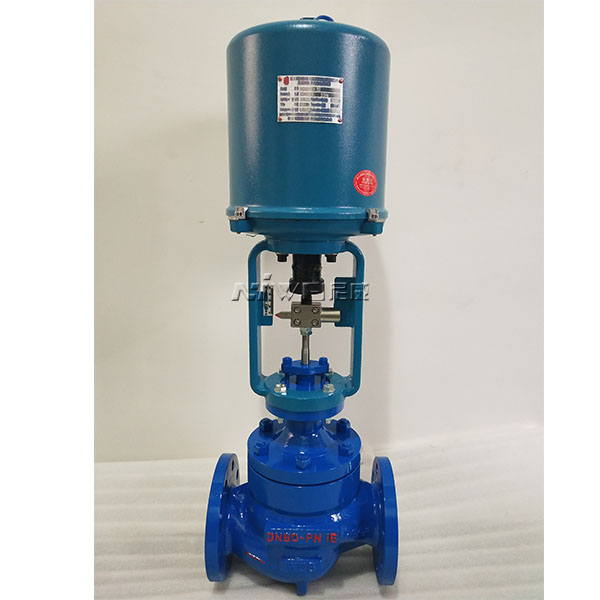

2.電動執行機構應配用閥位傳送器。

7七手輪機構

1.未設置旁路的調節閥，下列情況應設置手輪機構；但對工藝安全生產聯鎖用的緊急放空閥和安裝在禁止人進入的危險區內的調節閥，則不應設置手輪機構。

2.需要限製閥開度的場合。

3.對於大口徑和選用貴金屬管道的場合。

8八氣動三通控製閥

適用於遙控或程序控製係統，使其調節閥或氣動閘板閥開或關的場合。

調節閥附設的電氣元件，如電氣閥門定位器、電磁閥和電氣轉換器等，用於防爆場合時，其防爆等級應符合有關防爆設計規定。

調節閥氣開、氣關選擇原則：儀表供氣係統發生故障或控製信號突然中斷時，調節閥的開度應處於使生產裝置安全的位置。

⑤

調節閥

「安裝」

▼

1一般要求

1.調節閥宜垂直、正立安裝在水平管道上。公稱通徑DN≥80mm的調節閥，其閥前後管道上應設有永久性支架。

2.調節閥安裝位置應方便操作和維修。必要時應設置平台。

3.調節閥組配管應組合緊湊，便於操作、維修和排液。

4.調節閥的上、下部分應留有足夠的空間，以便在維修時取下執行機構和閥內件以及閥的下法蘭和堵頭。

5.調節閥用於高粘度、易結晶、易汽化以及低溫流體時，應采取保溫和防凍措施。

6.調節閥使用環境溫度一般不高於60℃，不低於－40℃的場合。

7.當閥安裝在有振動場合時，應考慮防振措施。

8.凡未裝閥門定位器的調節閥，膜頭上應安裝指示控製信號的小型壓力表。

9.調節閥用於含有懸浮物和粘度較高流體時，應配衝洗管線。

10.調節閥安裝時應注意使介質按閥體標定箭頭方向流過。

11.調節閥應先檢查校驗，並在管道吹掃後安裝。

2調節閥旁路

1.下列情況應設置旁路：

腐蝕性流體；

嚴重磨損閥內件的場合；

其它重要場合，例如鍋爐給水調節閥。

2.下列情況可不設置旁路：

清淨流體；

公稱通徑DN＞80mm的場合；

調節閥發生故障或檢修時，不致引起工藝事故的場合；

工藝過程不允許或無法利用旁路閥操作的場合。例如：緊急聯鎖放空閥以及漿狀和易結晶的流體等。

3.調節閥連接形式應符合製造廠產品說明用書的規定。

4.調節閥漸擴（縮）管，同心和偏心漸擴（縮）管，宜選用偏心漸擴（縮）管。

5.調節閥配管和配線

調節閥的配管和配線方案應滿足調節係統的要求。

調節閥配管宜采用φ6×1紫銅管或PVC護套紫銅管，大膜頭調節閥和氣動閘閥宜采用φ8×1紫銅管或帶PVC護套紫銅管。

防爆區域內調節閥配用的電氣部件的配線應符合《爆炸和火災危險場所電力裝置設計規範》（GBJ 58-83）的有關規定。

6.調節閥用壓縮空氣壓力等級應符合產品說明書的要求。壓縮空氣的質量應符合國家標準《工業自動化儀表氣源壓力範圍和質量》（GB 4830-84））的要求。

7.自力式調節閥安裝注意事項

帶指揮閥的壓力式壓力調節閥，閥前應安裝過濾器。取壓點與調節閥之間距離不小於10倍管徑。

溫度調節閥，檢測器為雙金屬時，檢測器應垂直安裝在水平管道上。

檢測器為溫包時，盡可能垂直安裝。如果條件不允許，也可傾斜安裝，但與水平管道的夾角應大於45°

自力式調節閥原則上不安裝旁路閥，如果要設置旁路閥。
