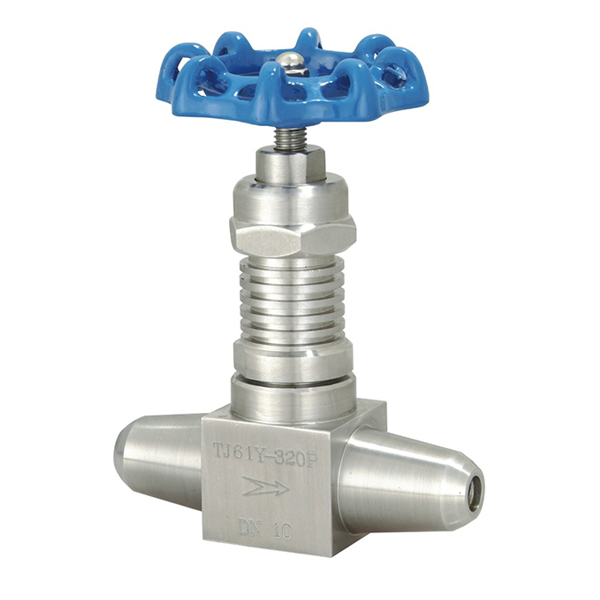

J61Y焊接式針型閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
J61Y焊接式針型閥概述
針型閥是儀表測量管路係統中重要組成部分，該閥主要有截止閥和球閥，其作用是開啟或切斷管道通路。該閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，比其他類型的閥門能夠耐受更大的壓力，該閥的密封性良好，一般用於較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。

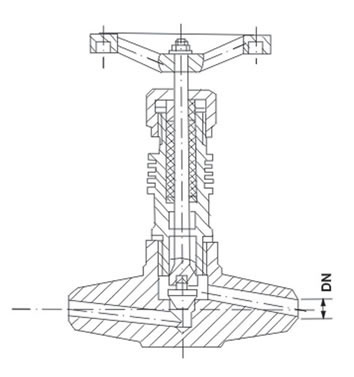

J61Y焊接式針型閥主要零件材料Materials for main parts
設計與製造：GB/T12223-89
焊接尺寸：JB/T 1751-75
結構長度：GB12221
檢驗與實驗：GB/T13927
|
零件名稱
Part name |
閥杆、閥蓋、螺栓Body,Bonnet bolt
|
閥杆、閥瓣密封圈Stem,Disc,Gasket
|
填料
Packing |
墊片
Gasket |
手柄
Hande |
|
J63Y-170V
|
鉻鎳不鏽鋼Cr.NiStainlesss steel
|
不鏽鋼
Stainless steel |
聚四氧乙稀、柔性石墨PTEF,Soft graphite
|
橡膠石棉板Latex asbestos
|
優質碳鋼
High grade Garbon steelll |
J61Y焊接式針型閥主要性能規範Chief property and specifieation
|
型號
Type |
公稱壓力
(MPa) Nominal pressure |
試驗壓力PS(MPs)
Test pressure |
工作壓力(MPa)
Working pressure |
工作溫度(℃)
Working temperature |
適用介質Applicable
mediun |
||
|
殼體Shell
|
密封
（液）Seal |
密封
（氣）Seal |
|||||
|
J613-170V
|
24.0
|
7.0
|
17.6
|
0.6
|
17.0
|
V≤570℃
|
電站、石油氣、水、油品等
Petroleun gas, Oil etc. |
|
FJ63Y-160p
|
24.0
|
16.0
|
17.6
|
0.6
|
16.0
|
P≤200℃
|
|
|
T63Y-320
|
24.0
|
16.0
|
17.6
|
0.6
|
16.0
|
C≤200℃
|
|
|
24.0
|
16.0
|
17.6
|
0.6
|
16.0
|
C≤200℃
|
||
