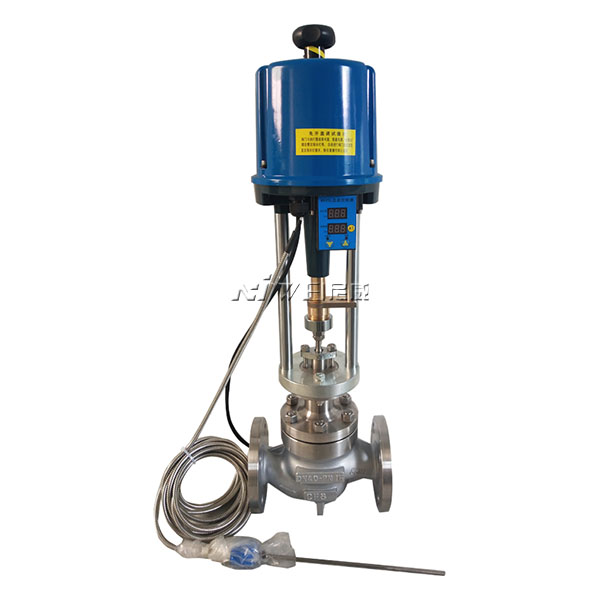

自力式電控溫度調節閥概述
ZZWPE自力式電控溫度調節閥適用於較大口徑及導熱油控製,ZZWPE自力式調度閥大的特點隻需普通220V電源,利用被調介質自身能量,直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控製,亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫範圍廣、響應時間快、密封性能可靠,並可在運行中隨意進行調節,因而廣泛應用於化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
自力式電控溫度調節閥產品特點
ZZWPE調節閥公稱通徑由20至200mm,公稱壓力有1.0、1.6、4.0、6.4MPa,使用溫度範圍由-20℃~350℃,接受信號為0~10mA.DC或4~20mA.DC來改變被調介質流量,使被控工藝參數保持在給定值,其中單座調節型適用於壓差較小,介質粘度較大或稍有顆粒雜質場合。套筒調節型適用於壓差較大場合。
自力式電控溫度調節閥技術參數
ZZWPE自力式電控溫度調節閥公稱通徑 DN(mm) (閥座直徑 dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
(10) |
(12) |
(15) |
(20) |
||||||||||||
額定流量係數 |
直級 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
額定行程 (mm) |
16 |
25 |
40 |
60 |
|||||||||||
公稱壓力 PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||||
固有流量特性 |
直線、等百分比 |
||||||||||||||
固有可調比 |
50 |
||||||||||||||
允許泄漏量 |
單座 |
硬密封: IV級 軟密封:VI級 |
|||||||||||||
套筒 |
硬密封: II級 軟密封:VI級 |
||||||||||||||
工作溫度 t(℃) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
信號範圍( mA.DC) |
0~10 4~20 |
||||||||||||||
作用方式 |
電關式 電開式 |
||||||||||||||
使用環境溫度( ℃) |
電動調節閥: -20~70℃ |
||||||||||||||
使用環境濕度 |
電動調節閥: ≤95% |
||||||||||||||
電源電壓 |
220V 50Hz |
配套用電動執行機構有關技術參數
ZZWPE自力式電控溫度調節閥公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
電動執機機構 |
普通型 |
ZAZ-60 |
ZAZ-60 |
DKZ-410 |
DKZ-410 |
|||||||
電子型 |
JHZAZ1 |
JHZAZ1 |
JHZAZ3 |
JHZAZ3 |
||||||||
電動執行機構推力( N) |
普通型 |
400 |
400 |
6400 |
6400 |
|||||||
電子型 |
2000 |
4000 |
6000 |
8000 |
||||||||
普通型 |
12.5 |
20 |
32 |
48 |
||||||||
電子型 |
30 |
30 |
48 |
60 |
||||||||
消耗功率( N) |
普通型 |
28 |
35 |
|||||||||
電子型 |
6 |
15 |
25 |
40 |
表中數據僅為常規配置,具體選用根據主要參數及用戶要求而定。允許壓差
單座調節型允許壓差表
公稱通徑 推力(N) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
10 |
12 |
15 |
20 |
|||||||||||
400 |
3.90 |
2.71 |
1.73 |
0.95 |
0.62 |
0.37 |
0.24 |
0.15 |
||||||
2000 |
6.40 |
6.40 |
6.40 |
4.87 |
3.11 |
|||||||||
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.11 |
3.73 |
2.39 |
1.53 |
||||||
6000 |
1.38 |
0.91 |
0.54 |
|||||||||||
6400 |
1.45 |
0.95 |
0.61 |
0.40 |
0.28 |
0.15 |
||||||||
8000 |
0.50 |
0.34 |
0.19 |
|||||||||||
16000 |
0.98 |
0.68 |
0.38 |
套筒調節型允許壓差表
公稱通徑 (mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
400 |
1.94 |
1.62 |
1.31 |
1.08 |
0.88 |
||||||
2000 |
6.40 |
6.40 |
|||||||||
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
||||||
6000 |
6.40 |
6.40 |
6.40 |
||||||||
6400 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
|||||
8000 |
6.40 |
6.40 |
6.40 |
||||||||
16000 |
6.40 |
6.40 |
6.40 |
允許壓差值若大於公稱壓力,則取公稱壓力值。
主要性能指標
序號 |
ZZWPE自力式電控溫度調節閥項目 |
單座閥 |
套筒閥 |
1 |
基本誤差( %) |
±2.5 |
|
2 |
回差( %) |
2.0 |
|
3 |
死區( %) |
3.0 |
|
4 |
額定行程偏差( %) |
+2.5 |
|
5 |
額定流量係數偏差( %) |
±10 |
|
6
|
固有流量特性
|
符合IEC534-1、GB/T4213-92中規定的斜率偏差 |
普通型 單位:mm
公稱通徑DN
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
A |
460 |
530 |
630 |
|||||||||
B |
230 |
230 |
260 |
|||||||||
H 1 |
490 |
540 |
625 |
|||||||||
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H 2 |
175 |
180 |
215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
|
H 3 |
53 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
|
重量
|
PN 16 40 |
50 |
5254 |
56 |
58 |
75 |
87 |
95 |
132 |
135 |
155 |
|
PN64 |
53 |
56 |
58 |
65 |
68 |
84 |
110 |
129 |
177 |
180 |
210 |
電子型 單位:mm
公稱通徑DN
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
D |
φ155 |
φ162 |
φ170 |
|||||||||
H 4 |
290 |
325 |
380 |
|||||||||
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H 5 |
175 |
180 |
215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
|
H 6 |
53 |
58 |
70 |
75 |
82 |
92 |
100 |
110 |
125 |
142 |
170 |
|
重量 |
PN 16 40 |
10 |
12 |
15 |
17 |
18 |
34 |
46 |
54 |
76 |
79 |
100 |
PN64 |
13 |
16 |
19 |
26 |
27 |
43 |
69 |
85 |
120 |
125 |
150 |
連接尺寸及標準
法蘭標準:鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88
法蘭密封麵型:PN10、PN16為凸麵
PN40、PN64為凹凸麵,閥體為凹麵
結構長度:GB12221-89
夾套保溫型夾套載熱體接口:對焊φ18×4
閥體法蘭及法蘭端麵距離可以按用指定的標準製造。如ANSI、JIS、DIN等標準。
bZZW型自力式溫度調節閥無需外加能源,利用被調介質自身能量實現溫度自動調節的執行器產品。公稱壓力PN16、40、64;溫度調節範圍從0~270℃;溫度控製器連接接頭為G1外螺紋;法蘭標準:PN16、40按BG9113-8;PN64按JB79.2-94; PN16為凸麵法蘭;PN40、64為凹凸麵法蘭,閥體為凹麵。結構長度按GB12221-89標準。
自力式電控溫度調節閥零件材料
閥體、閥蓋:HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯:ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、襯套:2Cr13
墊片:橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管:1Cr18Ni9Ti
自力式溫度調節閥結構品種全,有ZZWP、ZZWM單座、套筒調節閥。
用於加熱調節(B型)和用於冷卻調節(K型)二種供選擇。
有較寬的溫度設定範圍,調節方便。
超溫過載保護措施,安全可靠。
度設定方便,運行期間也可連續設定。
訂貨須知
訂購ZZWPE調節閥請用戶提供以下資料: ● 調節閥名稱、型號; ● 公稱通徑 ; ·公稱壓力 (MPa) ; ● 額定流量係數(Kv) ; ● 固定流量特性 ; ● 介質名稱、閥前後壓力、溫度、流量等 ; ● 整機作用方式(電開、電關)及輸入信號 ; ● 閥體、閥內件及填料材質 ; ● 附件(操作器、伺服放大器等) ; ·其他特殊要求 。

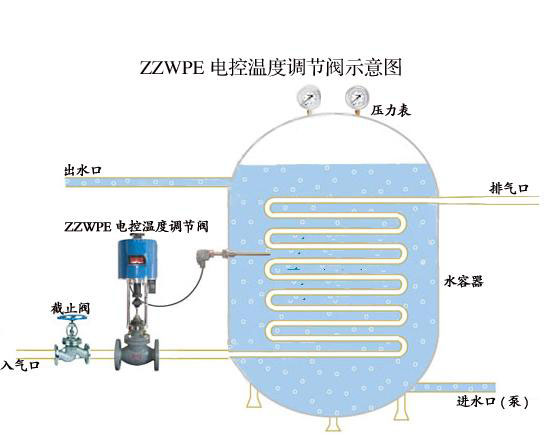

現場安裝係統圖
安裝事項
(1)安裝前,檢查整機安裝事項:零件是否缺損與鬆動,對管道應進行清洗,介質流向應與閥體上的箭頭指向一致
(2)盡量安裝在振勸與撞擊小的場所,閥自重量較大時,應有固定支撐架。安裝場地應考慮到便於操作,又有利於維修。
(3)為使自控係統失靈或檢修閥門時仍能連續運行,應設置旁路手動閥。檢修與使用手動閥時,應先關閉閥前、後截止閥。
(4) 溫包全部浸沒在被調介質中,並處於水平或傾斜向上安裝
(5)毛細管的彎曲半徑不得小於75mm,安置在自然狀態,嚴禁折疊或扭曲.
(6)為便於現場進行監視與溫度設定,在閥前應設置壓力表與在溫包插入部位設置溫度計,現場操作安裝係統 。
