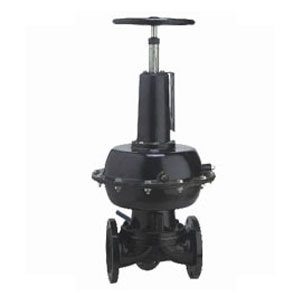

EG6K41J常開式英標氣動襯膠隔膜閥
全方位檢測！
讓利於客戶！
縮短了交貨期！
一、常開式氣動襯膠隔膜閥概述:
EG6K41J常開式氣動襯膠隔膜閥產品特點：設計與製造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78 G6B41W無襯裏隔膜閥,G6B41J襯膠氣動隔膜閥,常開型隔膜閥

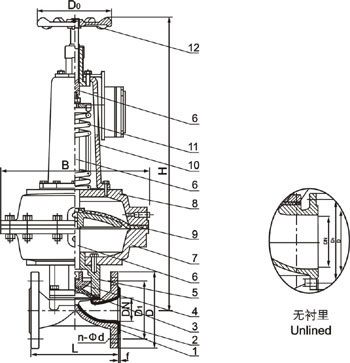

部件列表：1、閥體 2、閥體襯裏 3、隔膜 4、閥瓣 5、下閥杆 6、閥蓋 7、氣缸 8、活塞 9、彈簧 10、氣缸蓋 11、上閥杆 12、手輪
二、常開式氣動襯膠隔膜閥用途：
用途：本閥專用於控製非腐蝕性或一般腐蝕性介質，閥體內腔表麵無襯裏或覆有可供選擇的各種橡膠，適用於不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯裏和隔膜材料）
壓力等級：PN0.6、1.0、1.6
三、常開式氣動襯膠隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼
襯裏：無襯裏、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼
閥杆：碳鋼
手輪：鑄鐵
四、常開式氣動襯膠隔膜閥測試：
襯裏層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
五、常開式氣動襯膠隔膜閥主要尺寸及重量：
|
DN |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
B |
氣源壓力 |
氣源接頭 |
耗氣量 |
質量 |
|
15 |
0.6 |
0.6 |
125 |
95 |
65 |
4-14 |
2 |
- | - | - | - | - | - | - | - |
|
20 |
139 |
105 |
75 |
4-14 |
2 |
- | - | - | - | - | - | - | - | ||
|
25 |
145 |
115 |
85 |
4-14 |
2 |
306 |
320 |
120 |
94 |
0.4 |
10×1 |
2.395×102 |
7.5 |
||
|
32 |
160 |
140 |
100 |
4-18 |
2 |
410 |
430 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
14.5 |
||
|
40 |
180 |
150 |
110 |
4-18 |
3 |
415 |
435 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
16 |
||
|
50 |
210 |
165 |
125 |
4-18 |
3 |
463 |
488 |
160 |
185 |
0.4 |
12×1.25 |
1.235×102 |
24.5 |
||
|
65 |
250 |
185 |
145 |
4-18 |
3 |
620 |
660 |
160 |
245 |
0.5 |
16×1.5 |
3.725×102 |
30 |
||
|
80 |
300 |
200 |
160 |
4-18 |
3 |
627 |
687 |
200 |
245 |
0.5 |
16×1.5 |
3.725×103 |
51.5 |
||
|
100 |
350 |
220 |
180 |
8-18 |
3 |
719 |
769 |
240 |
330 |
0.5 |
16×1.5 |
9.458×103 |
86.5 |
||
|
125 |
400 |
250 |
210 |
8-18 |
3 |
804 |
872 |
320 |
380 |
0.5 |
20×1.5 |
1.409×104 |
133 |
||
|
150 |
460 |
285 |
240 |
8-22 |
3 |
920 |
1000 |
320 |
470 |
0.5 |
20×1.5 |
2.868×104 |
196.5 |
||
|
200 |
0.4 |
570 |
340 |
295 |
8-22 |
4 |
1145 |
1265 |
400 |
470 |
0.5 |
20×1.5 |
4.619×104 |
279.5 |
|
|
250 |
680 |
395 |
350 |
12-22 |
4 |
- | - | - | - | - | - | - |
