BQ641F氣動保溫球閥

質量穩定:實行全過程質量監控,細致入微,
全方位檢測!
價格合理:高效內部成本控製,減少了開支,
讓利於客戶!
交貨快捷:先進生產流水線,充足的備貨,
縮短了交貨期!

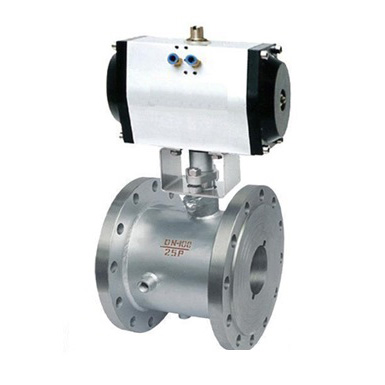

BQ641F氣動保溫球閥





氣動保溫球閥概述:
   BQ641F氣動保溫球閥具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。主要用於石油、化工、冶金、製藥、食品等各類係統中,以輸送常溫下會凝固的高粘度介質。
由於采用整體式結構,因而保溫球閥比一般球閥何種更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

氣動保溫球閥技術規範:

設計標準 ASME B 16.34 GB/T12224
結構長度 ASME B 16.10 GB/T12221
連接法蘭 ASME B 16.5、JB/T 79
驅動方式 手動、電動、氣動
試驗和檢驗 JB/T9092 API 598
適用介質 重油、膠類等易凝固介質



氣動保溫球閥主要零件材料:

序號 零件名稱 材質
C P R
1 夾套 25 SUS304 SUS304
2 閥座 WCB SUS304 SUS316
3 閥體 25 SUS304 SUS316
4 密封圈 RPTFE、PTFE、對位聚苯
5 球體 SUS304 SUS304 SUS316
6 閥杆 1Cr13 SUS304 SUS316
7 填料 柔性石墨 、RPTFE、PTFE
8 填料壓蓋 WCB SUS304 SUS316

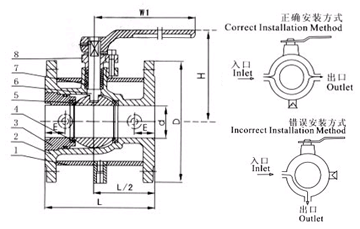

氣動保溫球閥主要外形尺寸:

公稱通徑(DN) d L D E Q H W 管螺紋
(mm) (in) (mm) (in) P
20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4"
25 1" 25 127 50 2" 62.5 156 106 170 G3/4"
40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4"
50 2" 51 178 80 3" 68 218 135 250 G3/4"
80 3" 76 229 150 6" 82 275 193 350 G3/4"
100 4" 102 254 200 8" 83 300 265 420 G3/4"
150 6" 152 292 250 10" 95 403 355 1000 G3/4"
200 8" 203 330 300 12" 100 495 410 1300 G3

相關球閥產品係列:
