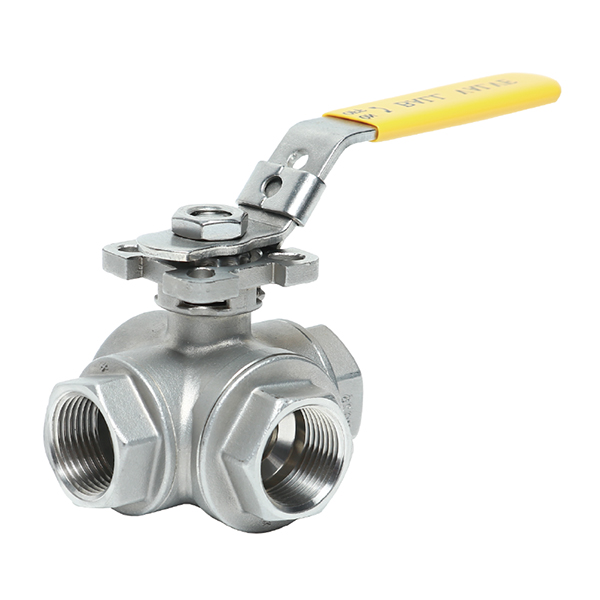

Q14F/Q15F不鏽鋼內螺紋三通球閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
Q14F，Q15F內螺紋三通球閥
內螺紋三通球閥概述
公稱壓力：2.5MPa
適用穩定範圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型:G.NPT.BSPT.BSP.DIN259/2999
內螺紋三通球閥性能參數與主要尺寸
公稱壓力：2.5MPa
適用穩定範圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型:G.NPT.BSPT.BSP.DIN259/2999
內螺紋三通球閥性能參數與主要尺寸
| 序號NO | 零件名稱 | 材質 |
| 1 | 閥體 |
不鏽鋼CF8M/CF8
|
| 2 | 閥蓋 |
不鏽鋼CF8M/CF8
|
| 3 | 球 |
不鏽鋼CF8M/CF8
|
| 4 |
球墊
|
聚四氟乙烯PTFE
|
| 5 |
閥杆
|
不鏽鋼CF8M/CF8
|
| 6 |
填料
|
聚四氟乙烯PTFE
|
| 7 |
中口
|
聚四氟乙烯PTFE
|
| 8 |
大薄片
|
聚四氟乙烯PTFE
|
| 9 |
壓蓋螺母
|
不鏽鋼CF8M/CF8
|
| 10 |
手柄
|
不鏽鋼CF8M/CF8
|
| 11 |
流向指示牌
|
ALUMINUM
|
| 12 |
華司
|
不鏽鋼CF8
|
| 13 |
螺帽
|
不鏽鋼CF8
|
| 14 |
鎖定裝置
|
不鏽鋼CF8
|
| 15 |
皮套
|
塑料
|
| 16 |
盲蓋
|
不鏽鋼CF8M/CF8
|
內螺紋三通球閥L型主要尺寸
| SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT(g) |
|
1/2"
|
12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
|
3/4"
|
16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
|
1"
|
20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
|
1 1 / 4 "
|
25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
|
1 1 / 2 "
|
32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 |
1/4-20UNC
|
2950 |
|
2"
|
38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 |
1/4-20UNC
|
4450 |
內螺紋三通球閥T型主要尺寸
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
重量WT(g) |
|
1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4" |
16.0 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
10-24UNC |
725 |
|
1" |
20.0 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
10-24UNC |
1000 |
|
1 1 / 4 " |
25.0 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
10-24UNC |
2000 |
|
1 1 / 2 " |
32.0 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
3000 |
|
2" |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |
4650 |
